كيفية اختيار كابل الصوت المناسب للأحداث المباشرة والعروض المسرحية

مقدمة

يؤثر اختيار كابل الصوت لحدث مباشر على ما هو أكثر بكثير من مجرد الاتصال البسيط. يؤثر نوع الكابل والتدريع وجودة الموصل والممانعة وطول التشغيل على مقاومة الضوضاء ودقة الإشارة والموثوقية الإجمالية في ظل ظروف المسرح. في الأماكن المليئة بأنظمة الإضاءة، والعتاد اللاسلكي، وضغط الإعداد المستمر، يمكن أن يؤدي الاختيار الخاطئ إلى طنين، أو فقدان الإشارة، أو فشل متقطع في اللحظات الحرجة. يشرح هذا المقال كيفية مطابقة الكابلات بالميكروفونات، والآلات، ومكبرات الصوت، وأنظمة الصوت الرقمية، مع تسليط الضوء على العوامل العملية الأكثر أهمية في الإنتاج في العالم الحقيقي. وفي النهاية، ستتمكن من تحديد الكابلات التي تدعم الصوت النظيف، والإعدادات الأكثر سلاسة، والأداء الأكثر موثوقية.

ما أهمية كابل الصوت المناسب للأحداث المباشرة

تعمل بيئات تعزيز الصوت المباشر في ظل تفاوتات صارمة حيث يمكن لنقطة فشل واحدة أن تعرض الإنتاج بأكمله للخطر. غالبًا ما تتعرض البنية التحتية المادية التي تربط الميكروفونات والأدوات وأجهزة الخلط ومكبرات الصوت لضغط ميكانيكي شديد وبيئات كهربائية معادية. إن اختيار كابل الصوت المناسب لا يقتصر على مجرد توصيل نقطتين؛ إنه قرار هندسي حاسم يملي بشكل مباشر الإخلاص والاستقرار والتنفيذ الاحترافي للحدث المباشر.

سلامة الإشارة والموثوقية

يتطلب الحفاظ على سلامة الإشارة تخفيف التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI)، وكلاهما منتشر في بيئات المسرح الحديثة المشبعة بجدران LED وأجهزة الإرسال اللاسلكية وأجهزة الإضاءة عالية الجهد. الحق يحافظ كابل الصوت على النطاق الديناميكي  واستجابة التردد لإشارة المصدر دون إحداث ضوضاء أو توهين. على سبيل المثال، تتميز الكابلات التناظرية المتوازنة عالية الجودة عادةً بسعة منخفضة تتراوح من 20 إلى 25 بيكوفاراد لكل قدم (pF/ft)، مما يضمن عدم تدحرج الترددات العابرة عالية التردد عبر تشغيل الكابلات الطويلة.

علاوة على ذلك، تتطلب بروتوكولات الصوت الرقمية، مثل AES3 أو Dante، مطابقة دقيقة للممانعة لمنع فقدان حزم البيانات وعدم استقرار الساعة. يجب أن يحافظ الكابل الرقمي AES/EBU على مقاومة صارمة تبلغ 110 أوم مع تفاوت قدره ±10%. يمكن أن يؤدي الانحراف عن هذه المواصفات إلى ظهور أعمال فنية رقمية مسموعة أو انقطاع كامل للإشارة أثناء الأداء، مما يؤكد ضرورة استخدام الكابلات المصممة بدقة للأنظمة البيئية الرقمية المعقدة.

التكلفة والأثر التشغيلي

في حين أن البنية التحتية للكابلات غالبًا ما تمثل 5% إلى 7% فقط من إجمالي النفقات الرأسمالية للنظام الصوتي، تشير بيانات الصناعة إلى أنها مسؤولة عن ما يصل إلى 75% من حالات فشل تدفق الإشارة واستكشاف أخطاء التوقف وإصلاحها. تؤدي الكابلات دون المستوى المطلوب حتماً إلى اتصالات متقطعة، مما يتطلب من مهندسي الصوت قضاء ساعات حرجة قبل العرض في مطاردة الحلقات الأرضية أو استبدال الخطوط المعيبة.

الاستثمار في الكابلات الصوتية المتميزة يقلل بشكل كبير من المخاطر التشغيلية. إن تكلفة فشل الحدث المباشر - التي يتم قياسها في أوقات العرض المتأخرة، وتجربة الجمهور المعرضة للخطر، والسمعة المتضررة - تفوق بكثير المدخرات الهامشية لشراء الكابلات ذات مستوى الميزانية. تعمل الكابلات القوية ذات الدرع والموصلات عالية الجودة على تقليل دورات الاستبدال بشكل كبير، مما يحول نفقات التشغيل المتكررة إلى أصل مستقر وطويل الأجل يدعم التنفيذ المتسق للأحداث.

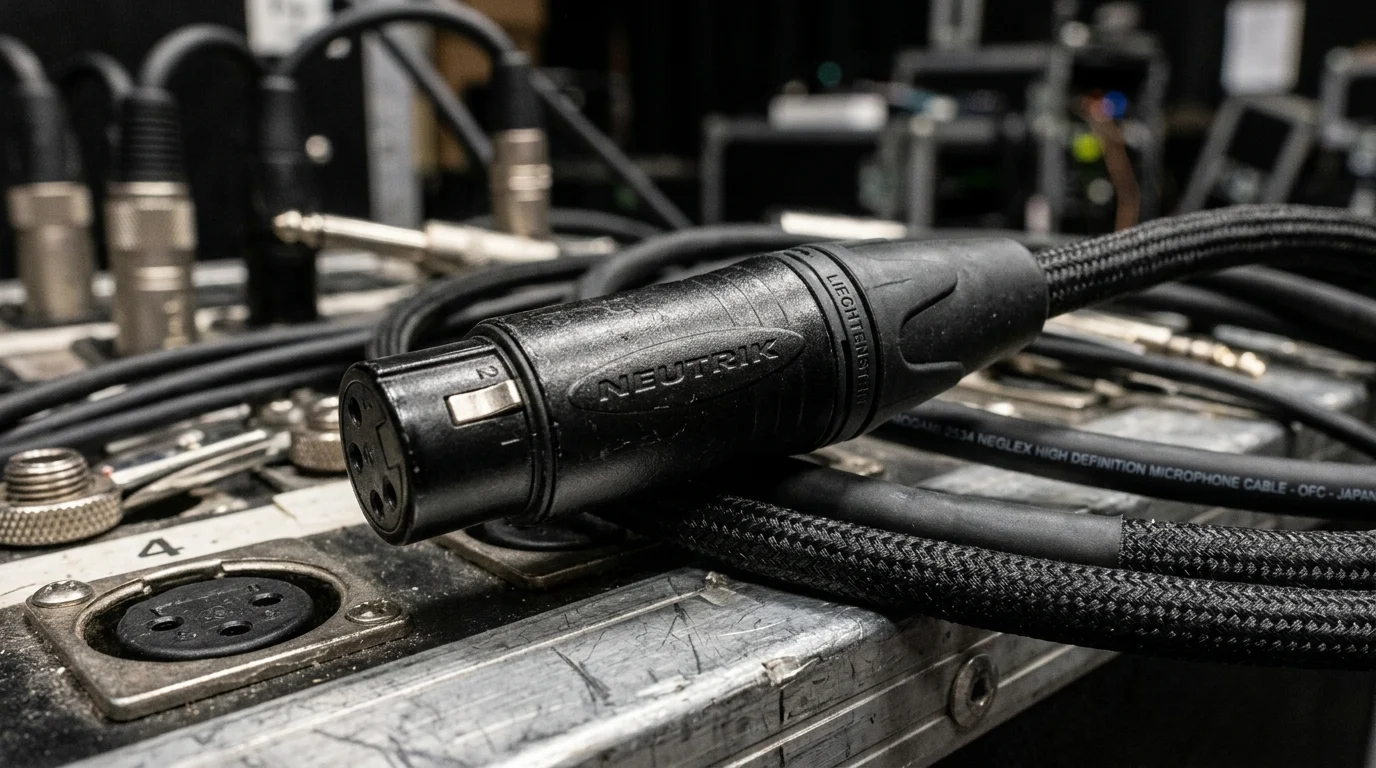

العوامل الفنية في اختيار الكابلات الصوتية

يتطلب تقييم كابل الصوت المناسب فهمًا عميقًا للخصائص الفيزيائية والكهربائية التي تحدد نقل الإشارة. تتطلب بيئات المسرح تكوينات محددة للتعامل مع كل شيء بدءًا من إشارات الميكروفون على مستوى الميكروفولت وحتى مخرجات مكبر الصوت ذات التيار العالي، مما يتطلب من المشترين فحص المواصفات الفنية الأساسية.

الموصلات، التدريع، السعة، والممانعة

جوهر أي كابل صوتي هو موصله، وعادةً ما يتم تصنيعه من النحاس الخالي من الأكسجين (OFC)  لضمان أقصى قدر من التوصيل ومقاومة التآكل الداخلي. بالنسبة لإشارات مستوى الخط والميكروفون، يُفضل استخدام سعة أقل لمنع فقدان التردد العالي، في حين أن مطابقة المعاوقة أمر بالغ الأهمية للخطوط الرقمية.

يعد التدريع أمرًا حيويًا بنفس القدر للدفاع عن الموصل ضد EMI وRFI. يؤثر اختيار التدريع على نقاء الإشارة والمرونة الميكانيكية على المسرح.

أنواع الكابلات: متوازن، غير متوازن، مكبر صوت، رقمي، وشبكة

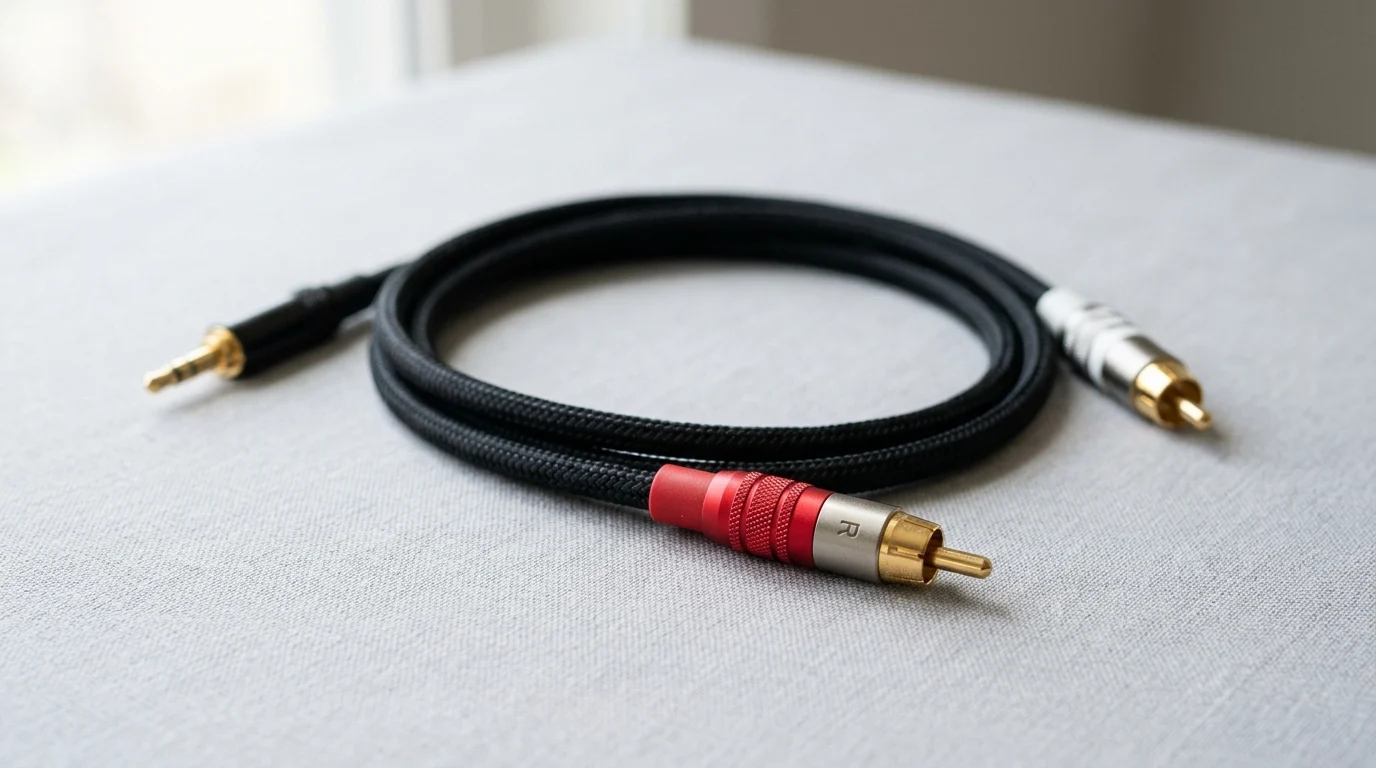

يتم تصنيف كابلات الصوت حسب نوع الإشارة التي تحملها. الكابلات المتوازنة ( باستخدام موصلات XLR أو TRS ) تحمل نسختين متطابقتين من الإشارة في قطبية عكسية، مما يسمح لجهاز الاستقبال بإلغاء الضوضاء المستحثة عبر رفض الوضع المشترك. الكابلات غير المتوازنة ( موصلات TS أو RCA ) تفتقر إلى هذا الخط الثانوي، مما يجعلها شديدة التعرض للتداخل عبر المسافات.

تعمل كابلات السماعات بشكل مختلف، حيث تحمل إشارات مضخمة عالية الجهد والتيار العالي. إنها لا تتطلب حماية ولكنها تتطلب موصلات سميكة - عادةً 12 AWG أو 10 AWG لمخرجات مكبر الصوت التي تتجاوز 1000 واط - لتقليل المقاومة. وعلى العكس من ذلك، يعتمد صوت الشبكة الحديث على الكابلات الرقمية مثل Cat5e أو Cat6a. بالنسبة لبروتوكولات Dante أو AVB، أ كابل Cat6a محمي  مع عرض النطاق الترددي 500 ميجاهرتز هو المعيار لضمان إرسال بدون فقدان الحزمة في بيئات التردد اللاسلكي الكثيفة.

الموصلات والسترات والحياة المرنة

تحدد المكونات الميكانيكية للكابل مدى بقائه على قيد الحياة. تملي الموصلات مقاومة الاتصال ودورات التزاوج. توفر العدسات المطلية بالفضة مقاومة تلامس أولية منخفضة بشكل استثنائي (حوالي 3 ملي أوم) ولكنها تفقد بريقها بمرور الوقت، بينما تقاوم العدسات المطلية بالذهب التآكل، مما يجعلها مثالية للبيئات الرطبة أو الخارجية.

توفر سترات الكابلات الدفاع الأساسي ضد الأضرار المادية. يعد البولي فينيل كلورايد (PVC) هو المعيار الصناعي نظرًا لمرونته وفعاليته من حيث التكلفة، ولكن غالبًا ما يتم تحديد البولي يوريثين (PUR) لبيئات الرحلات القاسية نظرًا لمقاومته الفائقة للتآكل والتمزق وتقلبات درجات الحرارة. تم تصميم الكابلات السياحية المتطورة لتوفر عمرًا مرنًا يتجاوز 10000 دورة ثني، مما يضمن عدم انكسار الموصلات الداخلية تحت قسوة نشر المرحلة اليومية.

كيفية مقارنة خيارات كابل الصوت

يجب على مديري المشتريات ومهندسي الصوت التنقل في سوق مشبع بمنتجات الكابلات. يعد إنشاء مقاييس مقارنة موضوعية أمرًا ضروريًا لفصل مطالبات التسويق عن قدرات الأداء التي يمكن التحقق منها، مما يضمن توافق المخزون المحدد مع المتطلبات المادية للإنتاج.

معايير التقييم الرئيسية

عند تقييم الخيارات، يجب على المشترين إعطاء الأولوية للمقياس وكثافة التدريع ونسب الموصل. بالنسبة لكابلات السماعات على وجه التحديد، تعد العلاقة بين مقياس السلك (AWG) ومقاومة السماعة وطول الكابل بمثابة قيد رياضي صارم. يؤدي استخدام كابل رفيع للغاية على المدى الطويل إلى زيادة المقاومة، مما يقلل من عامل تخميد مكبر الصوت ويؤدي إلى فقدان التحكم في التردد المنخفض.

تكلفة دورة الحياة وقابلية الإصلاح والمخاطر

يعد تقييم الكابلات بناءً على سعر الشراء الأولي فقط بمثابة استراتيجية شراء معيبة. تعمل تكلفة دورة الحياة على تحويل التركيز إلى التكلفة الإجمالية للملكية (TCO). في حين أن الكابلات المتميزة قد تحمل تكلفة أولية تزيد بنسبة 200% إلى 300% عن البدائل ذات الميزانية المحدودة، إلا أن عمرها التشغيلي غالبًا ما يكون أطول بعشر مرات.

تعد قابلية الإصلاح عاملاً حاسماً في حساب التكلفة الإجمالية للملكية. تمثل الكابلات التي تحتوي على موصلات مقولبة أو محفوظه في وعاء خسارة مالية بنسبة 100% عند فشلها، حيث لا يمكن صيانتها. وعلى العكس من ذلك، فإن الكابلات تستخدم معايير الصناعة موصلات صالحة للخدمة  بفضل تخفيف الضغط من نوع ظرف الظرف (القادر على تحمل ما يزيد عن 30 كجم من قوة الشد) يسمح للفنيين بإعادة لحام الاتصال المعطل بسرعة، مما يحافظ على الأصول ويقلل تكاليف الاستبدال.

عملية عملية لاختيار كابلات الصوت

يضمن تنفيذ بروتوكول الشراء والنشر الموحد أن تعمل عمليات إنتاج الأحداث المباشرة بأقصى قدر من الكفاءة وبأقل قدر ممكن من الديون الفنية. يزيل النهج المنظم التخمين ويضمن توفر كابل الصوت المناسب دائمًا للمهمة المحددة التي بين يديك.

تقييم تشغيل الكابلات والتداخل ومتطلبات التحميل

تحدد مسارات التوجيه والعوامل البيئية المواصفات الدقيقة المطلوبة للحدث. يجب أن يقتصر التشغيل غير المتوازن (مثل تلك من الجيتارات إلى مكبرات الصوت) بشكل صارم على أقل من 15 قدمًا (4.5 متر) لمنع التدحرج عالي التردد وأرضيات الضوضاء غير المقبولة. وفي المقابل، يمكن لخطوط الميكروفون المتوازنة منخفضة المقاومة أن تعمل بسهولة لمسافة 300 قدم (90 مترًا) دون تدهور ملحوظ في الإشارة.

رسم خرائط التداخل مطلوب أيضًا. إذا كان يجب أن تعبر كابلات الصوت مصادر طاقة الإضاءة، فيجب أن تفعل ذلك بزاوية 90 درجة لتقليل الاقتران الكهرومغناطيسي. علاوة على ذلك، يجب حساب متطلبات الحمل لجميع تشغيل السماعات السلبية لضمان قدرة AWG المحددة على التعامل مع القوة الكهربائية المستمرة لـ RMS لمكبر الصوت دون الحمل الحراري الزائد أو انخفاض الجهد.

استخدم مسار التحديد خطوة بخطوة

يبدأ مسار الاختيار المنهجي بتوحيد المخزون الأساسي لتقليل التعقيد. بدلاً من تخزين مجموعة متنوعة من الأطوال، يجب أن يتم توحيد الإنتاج بزيادات محددة (على سبيل المثال، 10 قدم، و25 قدم، و50 قدم للميكروفونات).

بعد ذلك، يجب على المهندسين استخدام الثعابين متعددة النواة وصناديق المسرح لدمج المسافات الطويلة من المسرح إلى وحدة التحكم الأمامية (FOH). يؤدي الانتقال من الثعابين النحاسية المتعددة الدبابيس التناظرية الثقيلة إلى صناديق المسرح الرقمية المتصلة عبر خط Cat6a التكتيكي الفردي إلى تقليل الوزن ووقت النشر واحتمال فشل القناة الفردية بشكل كبير.

الاختبار والتسمية والتوحيد

تتطلب مراقبة الجودة بروتوكولات اختبار صارمة قبل وأثناء وبعد الإنتاج. يعد استخدام مقياس رقمي متعدد (DMM) أو جهاز اختبار كابل مخصص أمرًا إلزاميًا للتحقق من الاستمرارية ودقة الطور. يجب أن تكون المقاومة عبر الموصل الملحوم حديثًا أقل من 0.05 أوم؛ يشير أي شيء أعلى إلى وجود وصلة لحام باردة أو تدهور الاتصال.

وأخيرا، يتطلب توحيد المخزون وضع علامات قوية. إن استخدام أنابيب شفافة قابلة للانكماش بالحرارة فوق الملصقات المخصصة يمنع النص من التلاشي أثناء الاستخدام. تقوم دور الإنتاج المتقدمة بنشر الباركود أو علامات RFID بشكل متزايد أسفل الانكماش الحراري، مما يسمح لبرامج إدارة المخزون بتتبع تاريخ النشر، ووضع علامة على الكابلات التي تفشل في الاختبار، ومراقبة انخفاض قيمة الأصول عبر دورة حياة المعدات.

الوجبات السريعة الرئيسية

• أهم الاستنتاجات والمبررات لكابل الصوت الصحيح
• تستحق المواصفات والامتثال وفحوصات المخاطر التحقق من صحتها قبل الالتزام
• يمكن للقراء الخطوات العملية التالية والمحاذير تطبيقها على الفور

الأسئلة المتداولة

ما هو نوع الكابل الأفضل لميكروفونات المسرح والتشغيل التناظري الطويل؟

استخدم كابلات ميكروفون XLR متوازنة مع موصلات OFC وسعة منخفضة ودرع مجدول. إنها ترفض ضوضاء المسرح بشكل أفضل من الكابلات غير المتوازنة وتظل موثوقة على المدى الطويل.

هل يمكنني استخدام كابل أداة ككابل مكبر صوت؟

لا. تحتاج مخرجات السماعات إلى كابل غير محمي وأثقل مثل 12 AWG أو 10 AWG لمضخمات الطاقة العالية. يمكن أن ترتفع درجة حرارة كابلات الأجهزة وتتسبب في فقدان الإشارة أو تلف المعدات.

كيف أختار كابلًا لأنظمة AES/EBU أو Dante؟

تطابق البروتوكول. استخدم كابل XLR بمقاومة 110 أوم لـ AES/EBU وCat6a المحمي لـ Dante في بيئات المسرح المزدحمة. تساعد المعاوقة الصحيحة على منع حالات التسرب والارتعاش وأخطاء البيانات.

ما هو التدريع الأفضل لكابلات الأحداث المباشرة؟

عادةً ما يكون التدريع النحاسي المضفر هو الخيار الأفضل الشامل للتجول واستخدام المسرح. إنه يوفر رفضًا قويًا لـ EMI/RFI ومتانة أفضل من الرقائق المعدنية في الكابلات التي يتم نقلها كثيرًا.

هل يمكن لشركة JINGYI توفير كابلات مخصصة للبيوت الحية، أو المهرجانات، أو العلامات التجارية الخاصة؟

نعم. تقدم JINGYI إنتاج كابلات مخصصة OEM/ODM وكابلات صوتية احترافية مسبقة الصنع ودعم العلامات الخاصة للأماكن وشركات التأجير والاستوديوهات وأنظمة المهرجانات.
