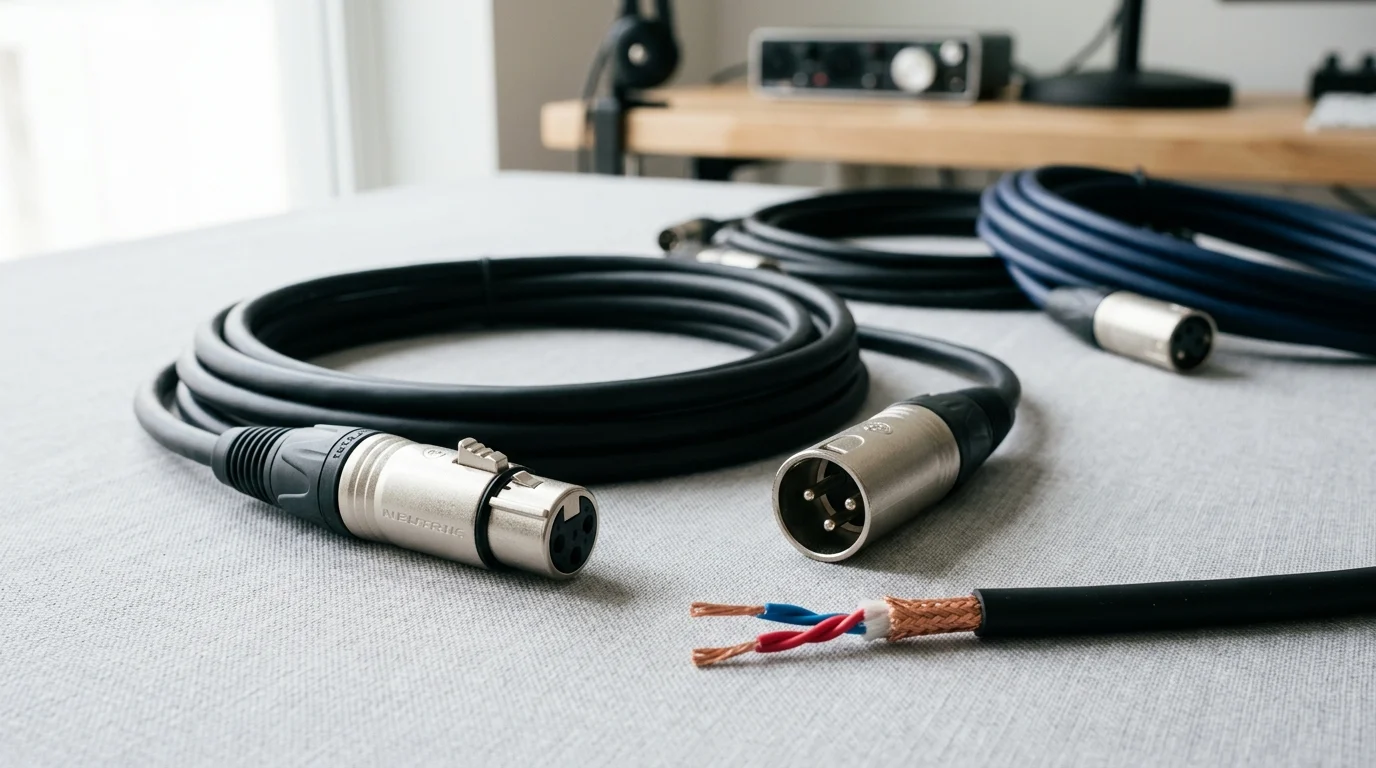

شرح كابلات XLR: لماذا تعتبر معيار الصناعة للصوت الاحترافي

مقدمة

في الصوت الاحترافي، يؤثر اختيار الكابل على ما هو أكثر بكثير من مجرد الراحة: فهو يشكل أداء الضوضاء والموثوقية وتناسق النظام. أصبحت كابلات XLR هي المعيار لأن تصميمها المتوازن ثلاثي الأطراف يساعد على رفض التداخل، والحفاظ على سلامة الإشارة على المدى الطويل، وتوفير اتصالات آمنة في البيئات الصعبة مثل الاستوديوهات والمسارح ومرافق البث. يشرح هذا المقال كيفية عمل كبلات XLR، وسبب أهمية النقل المتوازن، وما يجعلها أكثر ملاءمة من موصلات المستهلك الشائعة للمسارات الصوتية الهامة. في النهاية، ستفهم الأسباب العملية والتقنية التي تجعل XLR هو الحل الافتراضي عبر أنظمة الصوت الاحترافية الحديثة.

لماذا تعتبر كابلات XLR مهمة في الصوت الاحترافي

تعتمد البنية التحتية الصوتية الاحترافية بشكل كبير على توجيه إشارة قوي وخالي من التداخل للحفاظ على الدقة عبر سلاسل الإشارات المعقدة. في وسط هذا النظام البيئي هو موصل XLR ، وهو إنهاء موحد يحدد السلامة المادية والكهربائية لشبكات الصوت التناظرية والرقمية.

على عكس التوصيلات غير المتوازنة من الدرجة الاستهلاكية، تم تصميم بنية XLR لعزل نقل الإشارة من البيئات الكهرومغناطيسية القاسية، مما يجعلها لا غنى عنها لاستوديوهات التسجيل، ومرافق البث، والإنتاج السياحي واسع النطاق.

كيف تقلل كابلات XLR من المخاطر في الصوت الحي

الميزة التشغيلية الأساسية لنظام XLR البيئي في البيئات الحية هي نشره بنية صوتية متوازنة . من خلال استخدام ثلاثة دبابيس - أرضي وموجب (ساخن) وسالب (بارد) - تنقل كابلات XLR إشارتين متطابقتين في قطبية متعاكسة. عند الوصول إلى مكبر الصوت التفاضلي في الوجهة، يتم عكس قطبية الإشارة السلبية، مما يؤدي إلى جمع الصوت الأصلي مع إلغاء أي ضوضاء يتم التقاطها على طول مسار الكابل.

يتم قياس ظاهرة إلغاء الطور هذه بواسطة نسبة رفض الوضع المشترك (CMRR). في أنظمة الصوت الاحترافية عالية الجودة، غالبًا ما يتجاوز CMRR 80 ديسيبل إلى 100 ديسيبل، مما يزيل فعليًا التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI) حتى عبر تشغيل الكابل المستمر الذي يتجاوز 300 قدم (90 مترًا). بالإضافة إلى ذلك، توفر آلية القفل الميكانيكي لموصلات هيكل XLR القياسية قوة سحب تصل إلى 50 رطلاً (22 كجم)، مما يخفف من خطر قطع الاتصال العرضي أثناء أداء المسرح عالي الحركة.

لماذا أصبح XLR هو المعيار الصناعي؟

تم تطويره في الأصل بواسطة Cannon Electric في منتصف القرن العشرين - بدءًا من سلسلة "Cannon X"، ثم إضافة مزلاج ('L') ومركب مطاط صناعي ('R') لاحقًا - تطور XLR ثلاثي الأطراف ليصبح المعيار النهائي الذي تمت صياغته رسميًا بموجب مواصفات IEC 61076-2-103.

يضمن هذا المعيار الدولي الصارم التوافق المطلق بين الشركات المصنعة. يمكن لمهندسي الصوت أن يربطوا بين ميكروفون تم تصنيعه في ألمانيا ووحدة خلط تم تصنيعها في اليابان باستخدام كابلات مصدرها الولايات المتحدة، واثقين من أن دورات التوصيل والتعامل مع المعاوقة والتزاوج الميكانيكي ستتوافق بشكل لا تشوبه شائبة. وقد أدت طبيعة هذا المعيار في كل مكان إلى تحقيق وفورات الحجم، مما يسمح للكابلات المتوازنة المتطورة للغاية بأن تصبح فعالة من حيث التكلفة للنشر الشامل عبر شبكات الإنتاج العالمية.

العوامل التقنية الأساسية في كابلات XLR

يتطلب الفهم الشامل لأداء كابل XLR تحليل التفاعل بين هندسته الداخلية ومواد الموصل ومنهجيات الحماية. تحدد هذه المتغيرات التقنية بشكل مباشر قدرة الكابل على الحفاظ على الاستجابة العابرة وخطية التردد.

كيف يدعم تكوين الدبوس والتدريع والموصلات التوازن

د الصوت

يشكل الدبوس القياسي - الدبوس 1 المخصص للدرع/الأرض، والدبوس 2 للإشارة الإيجابية، والدبوس 3 للإشارة السلبية - الأساس الميكانيكي لنقل الإشارة المتوازن. عادةً ما تستخدم الكابلات ذات الجودة الاحترافية موصلات النحاس الخالية من الأكسجين (OFC). ، محدد بشكل عام بين 20 AWG و24 AWG، لتقليل المقاومة الكهربائية عبر المسافات الطويلة.

تحدد استراتيجيات التدريع قدرات الأداء بشكل أكبر. يوفر الدرع النحاسي المضفر متانة فائقة وتغطية مادية تصل إلى 95%، مما يجعله مثاليًا لتطبيقات المسرح عالية المرونة. على العكس من ذلك، يوفر درع الرقائق تغطية بنسبة 100% ضد RF عالي التردد ولكنه يفتقر إلى المرونة الميكانيكية لللف المتكرر، مما ينقله في المقام الأول إلى تركيبات الاستوديو الدائمة.

متى يتم استخدام كبلات الميكروفون ومستوى الخط وAES/EBU XLR

بينما يعمل الميكروفون التناظري والإشارات على مستوى الخط عبر طبولوجيا XLR متطابقة، تختلف المتطلبات الكهربائية بشكل كبير. تعمل إشارات الميكروفون التناظري عند مستويات الجهد المنخفض الاسمية، عادةً ما بين -60 ديسيبل و -40 ديسيبل (ملي فولت)، مما يتطلب حماية أصلية لمنع تضخيم الضوضاء. تعمل الإشارات على مستوى الخط، المستخدمة بين التروس الخارجية والشاشات النشطة، على تشغيل جهد كهربائي أعلى بكثير، وتدفع في كثير من الأحيان ما يصل إلى +24 ديسيبل (12.28 فولت في الثانية).

يتطلب نقل الصوت الرقمي الالتزام الصارم بالتفاوتات الكهربائية المتميزة. يستخدم الصوت الرقمي AES/EBU (AES3) عامل الشكل القياسي XLR ثلاثي الأطراف ولكنه يتطلب مقاومة مميزة محددة تبلغ 110 أوم مع تسامح محكم يبلغ ±10%. يؤدي استخدام كابلات الميكروفون التناظرية القياسية للإشارات الرقمية AES/EBU إلى عدم تطابق المعاوقة، مما يؤدي إلى انعكاس الإشارة، وارتعاش التوقيت، وانقطاع البيانات في نهاية المطاف.

نقاط الفشل الشائعة في كابلات XLR منخفضة الجودة

غالبًا ما تظهر عمليات التصنيع الرديئة في ارتفاع السعة الطفيلية، والتي تعمل بمثابة مرشح تمرير منخفض غير مقصود. ستؤدي السعة التي تتجاوز 30 pF/ft (بيكوفاراد لكل قدم) إلى حدوث تراجع ملحوظ في الترددات العالية، مما يؤدي إلى إضعاف الإشارة الصوتية عند التشغيل لفترات طويلة.

الأعطال الميكانيكية منتشرة بالتساوي في الكابلات ذات الميزانية المحدودة. تعمل وصلات اللحام الباردة في الأكواب الطرفية على زيادة مقاومة التلامس وإحداث انقطاع متقطع للإشارة. علاوة على ذلك، فإن تخفيف الضغط الداخلي غير الكافي يسمح للتوتر الخارجي بالسحب مباشرة على نقاط اللحام الحساسة، مما يؤدي إلى تسريع إجهاد الموصل والفشل في نهاية المطاف.

كيفية مقارنة جودة بناء كابل XLR

يتطلب شراء كابلات XLR تحويل التركيز من الاستمرارية الكهربائية الأساسية إلى جودة البناء الميكانيكية الصارمة. تحدد الخصائص اللمسية والمعدنية والفيزيائية للكابل بشكل مباشر قيمة دورة حياته وموثوقيته التشغيلية في البيئات الحرجة للمهام.

المعايير الأساسية لمقارنة كبلات XLR

تعد تعدين الموصلات وتصميم تخفيف الضغط الداخلي من المعايير الأساسية للتقييم. تستخدم الموصلات المتميزة أنظمة تخفيف الضغط من نوع ظرف الظرف التي يتم تثبيتها بشكل موحد على غلاف الكابل، وتوزيع التوتر بالتساوي ومنع فصل الموصل. في المقابل، يمكن أن تؤدي تخفيفات الضغط ذات النمط المجعد السفلي إلى ثقب الغلاف أو تشويه العوازل الداخلية بمرور الوقت.

يؤثر طلاء الاتصال بشكل كبير على الأداء على المدى الطويل. في حين أن طلاء الفضة يوفر توصيلًا أساسيًا فائقًا، إلا أنه معرض بشدة للتشويه والأكسدة في البيئات الرطبة. وبالتالي، فإن طلاء الذهب عيار 24 قيراطًا - الذي يتم تطبيقه عادةً بسمك دقيق يبلغ 0.2 ميكرون - هو المعيار المفضل للتطبيقات الاحترافية، مما يوفر موصلية ممتازة إلى جانب المناعة الكاملة ضد التآكل.

كيف تؤثر المتانة وقابلية الإصلاح والتعامل مع الطاقة الوهمية

قيمة

توفر مضخمات الميكروفون بشكل روتيني طاقة فانتوم + 48 فولت تيار مستمر (موحدة عبر IEC 61938) أسفل المسامير 2 و3 لتشغيل الميكروفونات المكثفة وصناديق الحقن المباشر النشط (DI). في حين أن سحب التيار يكون في حده الأدنى، وعادةً ما يكون الحد الأقصى أقل من 10 مللي أمبير لكل قناة، فإن دائرة كهربائية قصيرة في كابل تم تصنيعه بشكل سيء يمكن أن تسبب انحناءًا كهربائيًا، مما يؤدي إلى إتلاف مراحل إدخال preamp الحساسة بشكل دائم.

تعتبر قابلية الخدمة عاملاً مضاعفًا للقيمة الحاسمة. تتميز موصلات XLR عالية الجودة بمبيتات معيارية مقفلة بخيوط تسمح للفنيين بفتح الموصل وفحص أكواب اللحام وإجراء الإصلاحات الميدانية. لا توفر الموصلات المثبتة أو المصبوبة بشكل دائم أي إمكانية للإصلاح، مما يجبر المشغلين على التخلص من مجموعة الكابلات بأكملها في حالة فشل وصلة لحام واحدة، مما يقلل بشدة من عائد الاستثمار على المدى الطويل.

كيفية تحديد ومصدر ونشر كابلات XLR

النشر الفعال ل كابلات الصوت  يمتد إلى ما هو أبعد من المواصفات الفردية، مما يتطلب نهجًا نظاميًا لمطابقة المواصفات، وتوجيه الخدمات اللوجستية، وإدارة المخزون. تقلل البنية التحتية المصممة بشكل صحيح من وقت استكشاف الأخطاء وإصلاحها وتزيد من استقرار النظام.

كيفية مطابقة طول الكابل والمرونة والصلابة

التطبيق

تعد مطابقة هندسة الكابلات مع البيئة الصوتية والمادية المحددة أمرًا بالغ الأهمية للحفاظ على سلامة الإشارة. في البيئات عالية الضوضاء التي تتميز بأجهزة الإضاءة الكثيفة، وجدران LED، وتوزيع الطاقة الثقيلة، يتم تفضيل الكابلات الرباعية بشكل كبير. تستخدم الهندسة الرباعية النجمية أربعة موصلات ملتوية بإحكام بدلاً من اثنين، مما يزيد بشكل كبير من رفض الوضع المشترك، مما يؤدي إلى تقليل الضوضاء بمقدار 20 إلى 30 ديسيبل إضافية مقارنة بالأزواج الملتوية القياسية.

بالنسبة لتطبيقات الرحلات، فإن مادة الغلاف الخارجي تحدد طول العمر. توفر سترات البولي يوريثين (PUR) مقاومة فائقة للتآكل، وتحملًا للمواد الكيميائية، وتظل مرنة في درجات حرارة تحت الصفر، وغالبًا ما يتم تصنيفها لتحمل ما يصل إلى 10000 دورة انحناء شديدة دون فشل هيكلي.

أفضل الممارسات للفحص والاختبار ووضع العلامات والمخزون

يتحكم

تعتمد الموثوقية التشغيلية على التحكم الصارم في المخزون وبروتوكولات الاختبار الاستباقية. قبل النشر، يجب أن تخضع الكابلات لاختبارات الكابلات الآلية للتحقق من استمرارية التوصيل من طرف إلى طرف، وتماسك الطور، وعدم وجود شورتات صغيرة بين الهيكل والأرض.

يستخدم موفرو الصوت على مستوى المؤسسات أنظمة وضع العلامات الصارمة، ويستخدمون أنابيب شفافة تقلص الحرارة فوق الرموز الشريطية المخصصة ومؤشرات الطول لتتبع انخفاض قيمة الأصول وتبسيط أوقات الإضراب. عند تحديد البنية التحتية للأماكن الكبيرة، غالبًا ما يعتمد مديرو المشتريات على المصادر المجمعة، حيث يتم إنهاء الحد الأدنى لكميات الطلب (MOQs) من البكرات بطول 1000 متر داخليًا بشكل مخصص لأطوال دقيقة، مما يقلل بشكل كبير من ركود الكابلات وفوضى الحامل.

إطار القرار لاختيار كابلات XLR

يعد اختيار البنية التحتية المثالية لكابلات XLR استثمارًا استراتيجيًا يوازن بين النفقات الرأسمالية المقدمة والاستقرار التشغيلي على المدى الطويل. إن إطار القرار الصارم يمنع المخاطر المكلفة الناجمة عن نقص المواصفات والنفقات غير الضرورية الناجمة عن الإفراط في المواصفات.

ما هي المواصفات ومعايير الشراء التي يجب أن توجه النهائي؟

اختيار

يقوم إطار الشراء القوي بتقييم التكلفة لكل قدم جنبًا إلى جنب مع المقاييس الكهربائية المهمة مثل السعة الاسمية ونسبة تغطية الدرع والموصل AWG. يجب على المشترين طلب أوراق مواصفات يمكن التحقق منها من الشركات المصنعة، مع استهداف معدل عيب جاهز أقل من 0.1%.

يجب أن يتم الحصول على الموصلات من بائعي الصناعة المعتمدين الذين يتمتعون بسجلات متابعة مثبتة للاتساق المعدني. من خلال تحديد عتبات أساسية - مثل طلب حماية مضفرة بنسبة تزيد عن 90% لجميع كابلات المراحل ونقاط اتصال إلزامية مطلية بالذهب لخلجان التصحيح الدائمة - يمكن لفرق المشتريات تصفية المنتجات دون المستوى المطلوب التي تهدد استقرار النظام.

كيف يدعم التقييس إمكانية التشغيل البيني على المدى الطويل

يضمن التوحيد القياسي عبر المنشأة أو المنصة السياحية إمكانية التشغيل البيني السلس ويقلل من وقت التوقف عن العمل وإصلاحه. من خلال الالتزام بنظام بيئي موحد موصلات عالية الجودة وطبولوجيا الكابلات المحددة، يمكن لمهندسي الصوت تبديل المكونات بسرعة دون تقديم ممانعات متغيرة أو أحمال سعة مختلفة.

في حين أن كابلات XLR المتميزة تحمل تكلفة شراء أولية أعلى، فإن عمرها المرن الفائق وقابلية الإصلاح والأداء الكهربائي المتسق يؤدي إلى تكلفة إجمالية أقل للملكية بشكل ملحوظ. سيوفر مخزون XLR المحدد والموحد بدقة عمرًا وظيفيًا يتراوح من 10 إلى 15 عامًا بشكل روتيني، مما يعزز مكانته باعتباره الأساس الأساسي للهندسة الصوتية الاحترافية.

الوجبات السريعة الرئيسية

• شرح أهم الاستنتاجات والمبررات لكابلات XLR
• تستحق المواصفات والامتثال وفحوصات المخاطر التحقق من صحتها قبل الالتزام
• يمكن للقراء الخطوات العملية التالية والمحاذير تطبيقها على الفور

الأسئلة المتداولة

لماذا تُفضل كابلات XLR على كابلات الصوت غير المتوازنة؟

تستخدم كابلات XLR أسلاكًا متوازنة على ثلاثة دبابيس لإلغاء الضوضاء والطنين. كما أنها تُقفل بشكل آمن، مما يجعلها أكثر موثوقية للصوت المباشر والاستديوهات وإعدادات البث.

هل يمكنني استخدام أي كابل XLR ثلاثي الأطراف للصوت الرقمي AES/EBU؟

رقم AES/EBU يحتاج إلى كابل XLR بمقاومة 110 أوم. قد يمرر كابل الميكروفون التناظري القياسي الإشارة، لكنه قد يسبب انعكاسات وارتعاشًا وانقطاعًا عند التشغيل لفترة أطول.

ما الذي يجب أن أبحث عنه في كابل XLR عالي الجودة؟

اختر الموصلات النحاسية OFC، وتخفيف الضغط القوي، والموصلات المتينة، والدرع الفعال. بالنسبة للاستخدام على المسرح، عادةً ما يكون التدريع المضفر هو الأفضل لأنه يتعامل مع الثني المتكرر بشكل أفضل من الرقائق المعدنية.

ما هي المدة التي يمكن أن يعمل فيها كابل XLR دون مشاكل كبيرة في الإشارة؟

غالبًا ما تعمل مسارات XLR التناظرية المتوازنة على مسافة تتجاوز 300 قدم في الأنظمة المناسبة. بالنسبة إلى AES/EBU الرقمي، استمر في العمل على مسافة 328 قدمًا تقريبًا واستخدم كابلًا حقيقيًا بمقاومة 110 أوم.
