Den grundlæggende forskel mellem balancerede og ubalancerede lydkabler ligger i deres evne til at undertrykke elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI). Mens ubalancerede kabler bruger to ledere (signal og jord) og er modtagelige for støj over lange afstande, bruger balancerede kabler tre ledere (varm, kold og jord) til at udligne induceret støj gennem faseinversion. Statistiske data fra brancherapporter indikerer, at afbalancerede forbindelser kan forbedre signal-til-støj-forhold med op til 20 dB i højinterferensmiljøer, hvilket gør dem til standarden for professionel lydintegration og langdistancesignaltransmission.
Tekniske mekanismer for signaltransmission
Ubalanceret lydtransmission, findes typisk i TS (Tip-Sleeve) kabler , bruger en enkelt centerleder til at bære lydsignalet, mens det ydre skjold fungerer som returvej og jord. Fordi skjoldet er en del af signalkredsløbet, injiceres enhver støj, der fanges af skjoldet, direkte ind i lydstrømmen. Denne konfiguration er standard for instrumenter med høj impedans, hvor kabelføringer forbliver under 15-20 fod. I modsætning hertil anvender balancerede systemer differentiel signalering til at neutralisere ekstern støj, før den når forstærkningsstadiet.
Balancerede kabler, som f.eks XLR mikrofon kabler , bære to versioner af det samme signal: en i normal polaritet (varm) og en inverteret 180 grader (kold). Når disse signaler når den modtagende enhed, vender en differentialforstærker det inverterede signal tilbage til dets oprindelige tilstand. Enhver støj opsamlet langs kabelbanen forekommer lige meget på begge ledninger. Når det "kolde" signal vendes ved destinationen, bliver støjen på den ledning inverteret i forhold til støjen på den "varme" ledning, hvilket resulterer i Common Mode Rejection (CMR), hvor støjen ophæver sig selv, mens lydsignalet bevares og forstærkes.
Sammenlignende præstationsmålinger: Balanceret vs Ubalanceret
Valget mellem disse kabeltyper afhænger af specifikke tekniske krav, herunder afstand, signalniveau og miljøinterferensniveauer. Følgende tabel opsummerer de primære fysiske og elektriske forskelle mellem disse to standarder.
Tabel 1: Teknisk sammenligning af lydkabelstandarder
| Feature | Ubalanceret (TS/RCA) | Balanceret (XLR/TRS) |
|---|---|---|
|
Dirigenter |
2 (Signal, jord/skjold) |
3 (varm, kold, jord) |
|
Signalniveau |
Forbruger (-10 dBV) |
Professionel (+4 dBu) |
|
Støjafvisning |
Kun passiv afskærmning |
Aktiv Common Mode Afvisning |
|
Max pålidelig længde |
~15-20 fod (5-6 meter) |
Op til 100+ fod (30+ meter) |
|
Fælles stik |
RCA, 1/4" TS, 3,5 mm TS |
XLR, 1/4" TRS, DB25 |
Indvirkning af kabellængde på signalintegritet
Kabellængde er en kritisk faktor for at bestemme, om der skal bruges en TRS balanceret sammenkobling eller et standard ubalanceret patchkabel. Ifølge tekniske hvidbøger fra Audio Engineering Society (AES) , ubalancerede kabler fungerer som antenner for RFI, når deres længde øges. Ud over 20 fod kan kablets kumulative kapacitans også føre til højfrekvent roll-off, hvor klarheden af lydsignalet er mærkbart formindsket.
Balancerede kabler afbøder disse afstandsrelaterede problemer gennem deres lavimpedansdesign og differentielle signalering. I professionelle turnémiljøer eller store optagestudier overstiger afbalancerede linjer ofte 100 fod uden målbar signalforringelse. Moderne datacentre og broadcast-faciliteter er afhængige af disse hi-fi-standarder for at sikre, at lydsignaler forbliver uberørte på trods af nærheden af strømtransformere, trådløse sendere og højdensitetscomputerudstyr.
Konnektortyper og industristandarder

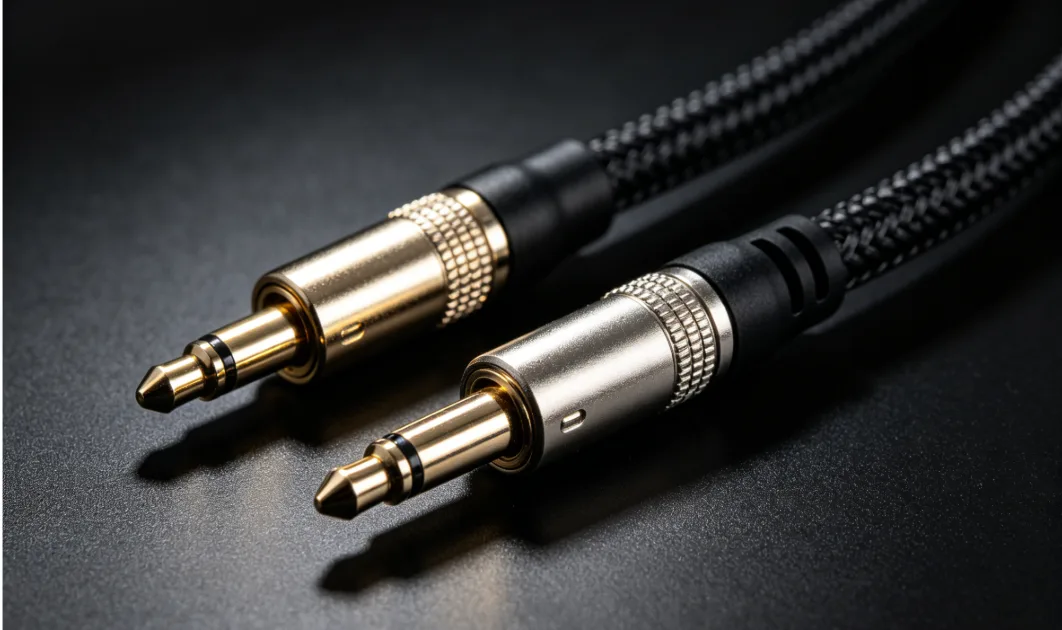

At identificere den korrekte hardware er afgørende for at opretholde en afbalanceret signalkæde. EN professionelt XLR-stik er den mest genkendelige balancerede grænseflade med tre ben til jord, positive og negative signaler. Det fysiske udseende af et 1/4 tommer stik kan dog være vildledende. Et Tip-Sleeve (TS)-stik er altid ubalanceret, mens et Tip-Ring-Sleeve (TRS)-stik kan bære et balanceret monosignal eller et ubalanceret stereosignal.
Forståelse af de interne ledninger er afgørende for systemfejlfinding. I en balanceret TRS-konfiguration bærer spidsen det "varme" signal, ringen bærer det "kolde" signal, og ærmet giver jorden. Hvis et balanceret kabel er sat i et ubalanceret stik, går systemet typisk som standard til ubalanceret drift, hvilket mister fordelene ved støjreduktion. Dette kompatibilitetsproblem fremhæver vigtigheden af at matche skærmet lydkabel specifikationer til input/output (I/O) stadier af den involverede hardware.
Tabel 2: Common Connector Applications
| Connector Type | Typisk ledningsføring | Primær brugssag |
|---|---|---|
|
XLR hun/han |
Balanceret |
Mikrofoner, Powered Højttalere |
|
1/4" TRS |
Balanceret (mono) |
Studieskærme, lydgrænseflader |
|
1/4" TS |
Ubalanceret |
Elektriske guitarer, patchkabler |
|
RCA (phono) |
Ubalanceret |
DJ Gear, Consumer Hi-Fi |
|
3,5 mm TRS |
Ubalanceret (stereo) |
Laptops, smartphones, hovedtelefoner |
Miljøinterferens og afskærmningseffektivitet
Eksterne elektromagnetiske felter genereret af lysdæmpere, strømkabler og Wi-Fi-routere udgør en konstant trussel mod lydens klarhed. Forskning offentliggjort i tekniske rapporter fra EBU antyder, at effektiviteten af et kabels afskærmning er sekundær til kredsløbstopologien (balanceret vs. ubalanceret) i højinterferenszoner. Mens en høj kvalitet iltfrit kobberkabel giver bedre ledningsevne og holdbarhed, det kan ikke matche støjafvisningen fra et balanceret kredsløb.
I miljøer med høj "gulvstøj", såsom industrirum eller scener med LED-videovægge, lider ubalancerede kabler ofte af "60-cyklus brummen". Denne brummen er resultatet af jordsløjfer og elektromagnetisk induktion fra 60Hz strømnettet. Ved at bruge en DI-boks (direkte indsprøjtning) giver brugerne mulighed for at konvertere et ubalanceret signal fra et instrument til et afbalanceret signal, hvilket muliggør lange kabelføringer til en mixerpult, mens jorden isoleres for at eliminere brummen.
Konklusion: Valg af den rigtige grænseflade
Valget mellem balancerede og ubalancerede lydkabler bestemmes af den specifikke applikation og miljø. Til hjemmeopsætninger med korte afstande mellem en medieafspiller og en forstærker er ubalancerede RCA- eller TS-kabler tilstrækkelige og omkostningseffektive. For enhver applikation, der involverer mikrofoner, lange kabelføringer eller professionel optagehardware, kræves balancerede XLR- eller TRS-forbindelser for at sikre signalets renhed og ydeevne i professionel kvalitet.
Nøglekonklusioner vedrørende kabelvalg omfatter:
1.Balancerede kabler er afgørende for længder på over 20 fod for at forhindre støj.
2.Ubalancerede kabler er standard for højimpedansinstrumenter som elektriske guitarer.
3.Common Mode Rejection er den primære teknologi bag balanceret lyds støjimmunitet.
4. Korrekt stikidentifikation (TRS vs. TS) er nødvendig for at opretholde en afbalanceret signalvej.
FAQ: Almindelige spørgsmål om lydkabel
Hvad sker der, hvis jeg bruger et balanceret TRS-kabel til min guitar?
De fleste elektriske guitarer har ubalancerede monoudgange. Brug af et balanceret TRS-kabel vil ikke give støjreduktion, fordi guitarens udgangsstik mangler den "kolde" signalleder. Kablet vil simpelthen fungere som et ubalanceret kabel, og i nogle tilfælde sidder det måske ikke engang ordentligt i stikket.
Kan jeg konvertere et ubalanceret signal til et balanceret?
Ja, en Direct Injection (DI) boks er standardværktøjet til denne konvertering. Den tager et ubalanceret signal med høj impedans (som en guitar) og konverterer det til et afbalanceret signal med lav impedans (som en mikrofon). Dette gør det muligt for signalet at rejse lange afstande gennem et XLR-kabel uden at opfange støj.
Er et stereo 3,5 mm hovedtelefonkabel betragtet som afbalanceret?
Nej, et standard 3,5 mm TRS hovedtelefonkabel er ubalanceret. Selvom den har tre ledere (Tip, Ring, Sleeve), bruges de til venstre signal, højre signal og en fælles jord. For at et signal skal balanceres, skal det bære en enkelt monokanal ved hjælp af to ledere til signalet og en til jord.
Forbedrer balancerede kabler den faktiske lydkvalitet eller reducerer bare støjen?
Teknisk set reducerer balancerede kabler primært støjgulvet. Men ved at eliminere elektromagnetisk interferens og brummen forbedres lydens opfattede klarhed og dynamiske rækkevidde betydeligt. I lange løb forhindrer balancerede kabler også højfrekvente tab forårsaget af kapacitansproblemer, der ofte findes i ubalancerede designs.
Er XLR-kabler altid bedre end 1/4 tommer kabler?
Ikke nødvendigvis. Et XLR-kabel er altid balanceret, men et 1/4 tommer kabel kan enten være balanceret (TRS) eller ubalanceret (TS). Det "bedre" kabel er det, der matcher dit udstyrs porte. Hvis din enhed har balancerede TRS-udgange, vil et TRS-kabel fungere identisk med et XLR-kabel.
