يكمن الاختلاف الأساسي بين كابلات الصوت المتوازنة وغير المتوازنة في قدرتها على منع التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI). في حين أن الكابلات غير المتوازنة تستخدم موصلين (الإشارة والأرض) وتكون عرضة للضوضاء على مسافات طويلة، فإن الكابلات المتوازنة تستخدم ثلاثة موصلات (ساخنة وباردة وأرضية) لإلغاء الضوضاء المستحثة من خلال عكس الطور. تشير البيانات الإحصائية من تقارير الصناعة إلى أن الاتصالات المتوازنة يمكنها تحسين نسب الإشارة إلى الضوضاء بما يصل إلى 20 ديسيبل في البيئات ذات التداخل العالي، مما يجعلها المعيار للتكامل الصوتي الاحترافي ونقل الإشارات لمسافات طويلة.
الآليات الفنية لنقل الإشارة
نقل الصوت غير المتوازن، والذي يوجد عادة في كابلات TS (طرف الأكمام). ، يستخدم موصل مركزي واحد لحمل الإشارة الصوتية بينما يعمل الدرع الخارجي كمسار العودة والأرض. نظرًا لأن الدرع جزء من دائرة الإشارة، فإن أي ضوضاء يلتقطها الدرع يتم حقنها مباشرة في التدفق الصوتي. يعد هذا التكوين قياسيًا للأدوات ذات المقاومة العالية حيث يظل طول الكابل أقل من 15 إلى 20 قدمًا. في المقابل، تستخدم الأنظمة المتوازنة الإشارات التفاضلية لتحييد الضوضاء الخارجية قبل أن تصل إلى مرحلة التضخيم.
الكابلات المتوازنة، مثل كابلات ميكروفون XLR ، تحمل نسختين من نفس الإشارة: واحدة في القطبية العادية (ساخنة) والأخرى مقلوبة 180 درجة (باردة). عندما تصل هذه الإشارات إلى جهاز الاستقبال، يقوم مكبر الصوت التفاضلي بقلب الإشارة المقلوبة إلى حالتها الأصلية. أي ضوضاء يتم التقاطها على طول مسار الكابل تحدث بشكل متساوٍ على كلا السلكين. عندما يتم قلب الإشارة "الباردة" في الوجهة، يصبح الضجيج الموجود على هذا السلك مقلوبًا بالنسبة إلى الضجيج الموجود على السلك "الساخن"، مما يؤدي إلى رفض الوضع العام (CMR)، حيث تلغي الضوضاء نفسها بينما يتم الحفاظ على الإشارة الصوتية وتعزيزها.
مقاييس الأداء المقارنة: متوازن مقابل غير متوازن
يعتمد الاختيار بين أنواع الكابلات هذه على متطلبات فنية محددة بما في ذلك المسافة ومستوى الإشارة ومستويات التداخل البيئي. يلخص الجدول التالي الاختلافات الفيزيائية والكهربائية الأساسية بين هذين المعيارين.
الجدول 1: المقارنة الفنية لمعايير كابلات الصوت
| ميزة | غير متوازن (TS/RCA) | متوازن (XLR/TRS) |
|---|---|---|
|
الموصلات |
2 (إشارة، أرضي/درع) |
3 (ساخن، بارد، مطحون) |
|
مستوى الإشارة |
المستهلك (-10 ديسيبل فولت) |
احترافي (+4 ديسيبل) |
|
رفض الضوضاء |
التدريع السلبي فقط |
رفض الوضع المشترك النشط |
|
أقصى طول يمكن الاعتماد عليه |
~15-20 قدم (5-6 متر) |
ما يصل إلى 100+ قدم (30+ مترًا) |
|
الموصلات المشتركة |
RCA، 1/4 بوصة TS، 3.5 ملم TS |
XLR، 1/4 بوصة TRS، DB25 |
تأثير طول الكابل على سلامة الإشارة
يعد طول الكابل عاملاً حاسماً في تحديد ما إذا كان سيتم استخدام أم لا TRS الربط المتوازن أو كبل التصحيح القياسي غير المتوازن. وفقًا للأوراق البيضاء الفنية من جمعية هندسة الصوت (AES) تعمل الكابلات غير المتوازنة كهوائيات لـ RFI مع زيادة طولها. أبعد من 20 قدمًا، يمكن أن تؤدي السعة التراكمية للكابل أيضًا إلى دوران عالي التردد، حيث يتضاءل وضوح الإشارة الصوتية بشكل ملحوظ.
تعمل الكابلات المتوازنة على تخفيف هذه المشكلات المتعلقة بالمسافة من خلال تصميمها منخفض المقاومة والإشارات التفاضلية. في بيئات الرحلات الاحترافية أو استوديوهات التسجيل الكبيرة، غالبًا ما تتجاوز الخطوط المتوازنة 100 قدم دون انخفاض ملحوظ في الإشارة. تعتمد مراكز البيانات ومرافق البث الحديثة على معايير الدقة العالية هذه لضمان بقاء الإشارات الصوتية نقية على الرغم من قربها من محولات الطاقة وأجهزة الإرسال اللاسلكية ومعدات الحوسبة عالية الكثافة.
أنواع الموصلات ومعايير الصناعة

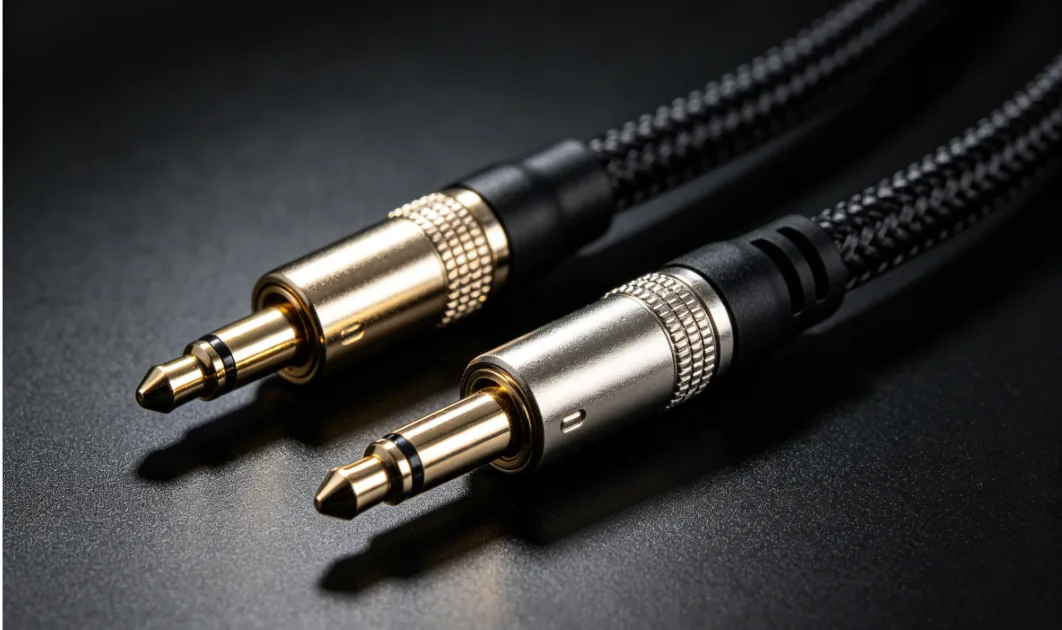

يعد تحديد الأجهزة الصحيحة أمرًا ضروريًا للحفاظ على سلسلة إشارة متوازنة. أ موصل XLR احترافي هي الواجهة المتوازنة الأكثر شهرة، وتتميز بثلاثة دبابيس للإشارات الأرضية والإيجابية والسلبية. ومع ذلك، فإن المظهر المادي للمقبس مقاس 1/4 بوصة يمكن أن يكون خادعًا. يكون المقبس ذو الأكمام الطرفية (TS) غير متوازن دائمًا، بينما يمكن للمقبس ذو الأكمام الدائرية (TRS) أن يحمل إشارة أحادية متوازنة أو إشارة استريو غير متوازنة.
يعد فهم الأسلاك الداخلية أمرًا حيويًا لاستكشاف أخطاء النظام وإصلاحها. في تكوين TRS المتوازن، يحمل الطرف الإشارة "الساخنة"، وتحمل الحلقة الإشارة "الباردة"، ويوفر الكم الأرض. إذا تم توصيل كابل متوازن بمقبس غير متوازن، فسيقوم النظام عادةً بالتشغيل غير المتوازن بشكل افتراضي، مما يؤدي إلى فقدان فوائد إلغاء الضوضاء. تسلط مشكلة التوافق هذه الضوء على أهمية مطابقة ملف كابل صوت محمي مواصفات مراحل الإدخال/الإخراج (I/O) للأجهزة المعنية.
الجدول 2: تطبيقات الموصل المشترك
| نوع الموصل | الأسلاك النموذجية | حالة الاستخدام الأساسي |
|---|---|---|
|
XLR أنثى/ذكر |
متوازن |
الميكروفونات ومكبرات الصوت التي تعمل بالطاقة |
|
1/4" تي آر إس |
متوازن (أحادي) |
شاشات الاستوديو، واجهات الصوت |
|
1/4 بوصة تي اس |
غير متوازن |
القيثارات الكهربائية، كابلات التصحيح |
|
ار سي ايه (فونو) |
غير متوازن |
دي جي جير، هاي فاي للمستهلك |
|
3.5 ملم تي آر إس |
غير متوازن (ستيريو) |
أجهزة الكمبيوتر المحمولة والهواتف الذكية وسماعات الرأس |
التدخل البيئي وفعالية التدريع
تشكل المجالات الكهرومغناطيسية الخارجية الناتجة عن مخفتات الإضاءة وكابلات الطاقة وأجهزة توجيه Wi-Fi تهديدًا مستمرًا لوضوح الصوت. الأبحاث المنشورة في التقارير الفنية الصادرة عن الاتحاد الأوروبي يشير إلى أن فعالية درع الكابل تعتبر ثانوية بالنسبة لطوبولوجيا الدائرة (المتوازنة مقابل غير المتوازنة) في المناطق ذات التداخل العالي. بينما ذات جودة عالية كابل نحاسي خالي من الأكسجين يوفر موصلية ومتانة أفضل، ولا يمكنه مطابقة رفض الضوضاء الذي توفره الدائرة المتوازنة.
في البيئات ذات "الضوضاء الأرضية" العالية، مثل المساحات الصناعية أو المسارح المزودة بجدران فيديو LED، غالبًا ما تعاني الكابلات غير المتوازنة من "طنين لمدة 60 دورة". هذا الطنين هو نتيجة للحلقات الأرضية والحث الكهرومغناطيسي من شبكة الكهرباء ذات التردد 60 هرتز. الاستفادة من أ صندوق DI (الحقن المباشر) يسمح للمستخدمين بتحويل إشارة غير متوازنة من أداة إلى إشارة متوازنة، مما يتيح تشغيل الكابل الطويل إلى وحدة خلط مع عزل الأرض للتخلص من الطنين.
الخلاصة: اختيار الواجهة الصحيحة
يتم تحديد الاختيار بين كابلات الصوت المتوازنة وغير المتوازنة حسب التطبيق والبيئة المحددين. بالنسبة للإعدادات المنزلية ذات المسافات القصيرة بين مشغل الوسائط ومكبر الصوت، تكون كابلات RCA أو TS غير المتوازنة كافية وفعالة من حيث التكلفة. ومع ذلك، بالنسبة لأي تطبيق يتضمن ميكروفونات أو كابلات طويلة أو أجهزة تسجيل احترافية، يلزم وجود اتصالات XLR أو TRS متوازنة لضمان نقاء الإشارة والأداء الاحترافي.
تتضمن الاستنتاجات الرئيسية المتعلقة باختيار الكابلات ما يلي::
1. الكابلات المتوازنة ضرورية للأطوال التي تزيد عن 20 قدمًا لمنع الضوضاء.
2. الكابلات غير المتوازنة هي المعيار للأدوات ذات المقاومة العالية مثل القيثارات الكهربائية.
3. يعتبر رفض الوضع المشترك هو التقنية الأساسية وراء مناعة الضوضاء الصوتية المتوازنة.
4. يعد تحديد الموصل الصحيح (TRS مقابل TS) ضروريًا للحفاظ على مسار إشارة متوازن.
الأسئلة الشائعة: الأسئلة الشائعة حول كابل الصوت
ماذا يحدث إذا استخدمت كابل TRS متوازنًا للجيتار الخاص بي؟
تحتوي معظم القيثارات الكهربائية على مخرجات أحادية غير متوازنة. إن استخدام كابل TRS متوازن لن يوفر إلغاء الضوضاء لأن مقبس إخراج الجيتار يفتقر إلى موصل الإشارة "الباردة". سيعمل الكابل ببساطة ككابل غير متوازن، وفي بعض الحالات، قد لا يتم تثبيته بشكل صحيح في المقبس.
هل يمكنني تحويل إشارة غير متوازنة إلى إشارة متوازنة؟
نعم، يعتبر صندوق الحقن المباشر (DI) هو الأداة القياسية لهذا التحويل. فهو يأخذ إشارة غير متوازنة وعالية المقاومة (مثل الجيتار) ويحولها إلى إشارة متوازنة منخفضة المقاومة (مثل الميكروفون). يسمح ذلك للإشارة بالانتقال لمسافات طويلة عبر كابل XLR دون التقاط الضوضاء.
هل يعتبر كبل سماعة الرأس الاستريو مقاس 3.5 مم متوازنًا؟
لا، كابل سماعة الرأس TRS القياسي مقاس 3.5 ملم غير متوازن. على الرغم من أنه يحتوي على ثلاثة موصلات (طرف وحلقة وغطاء)، إلا أنها تستخدم للإشارة اليسرى والإشارة اليمنى والأرضية المشتركة. لكي تكون الإشارة متوازنة، يجب أن تحمل قناة أحادية واحدة باستخدام موصلين للإشارة وواحد للأرض.
هل تعمل الكابلات المتوازنة على تحسين جودة الصوت الفعلية أم تقلل الضوضاء فقط؟
من الناحية الفنية، تعمل الكابلات المتوازنة بشكل أساسي على تقليل مستوى الضوضاء. ومع ذلك، من خلال القضاء على التداخل الكهرومغناطيسي والطنانة، يتم تحسين الوضوح الملحوظ والنطاق الديناميكي للصوت بشكل ملحوظ. على المدى الطويل، تمنع الكابلات المتوازنة أيضًا فقدان التردد العالي الناتج عن مشكلات السعة التي غالبًا ما توجد في التصميمات غير المتوازنة.
هل كابلات XLR أفضل دائمًا من كابلات 1/4 بوصة؟
ليس بالضرورة. يكون كابل XLR متوازنًا دائمًا، ولكن يمكن أن يكون الكابل مقاس 1/4 بوصة متوازنًا (TRS) أو غير متوازن (TS). الكابل "الأفضل" هو الذي يتوافق مع منافذ أجهزتك. إذا كان جهازك يحتوي على مخرجات TRS متوازنة، فسيعمل كابل TRS بشكل مماثل لكابل XLR.
